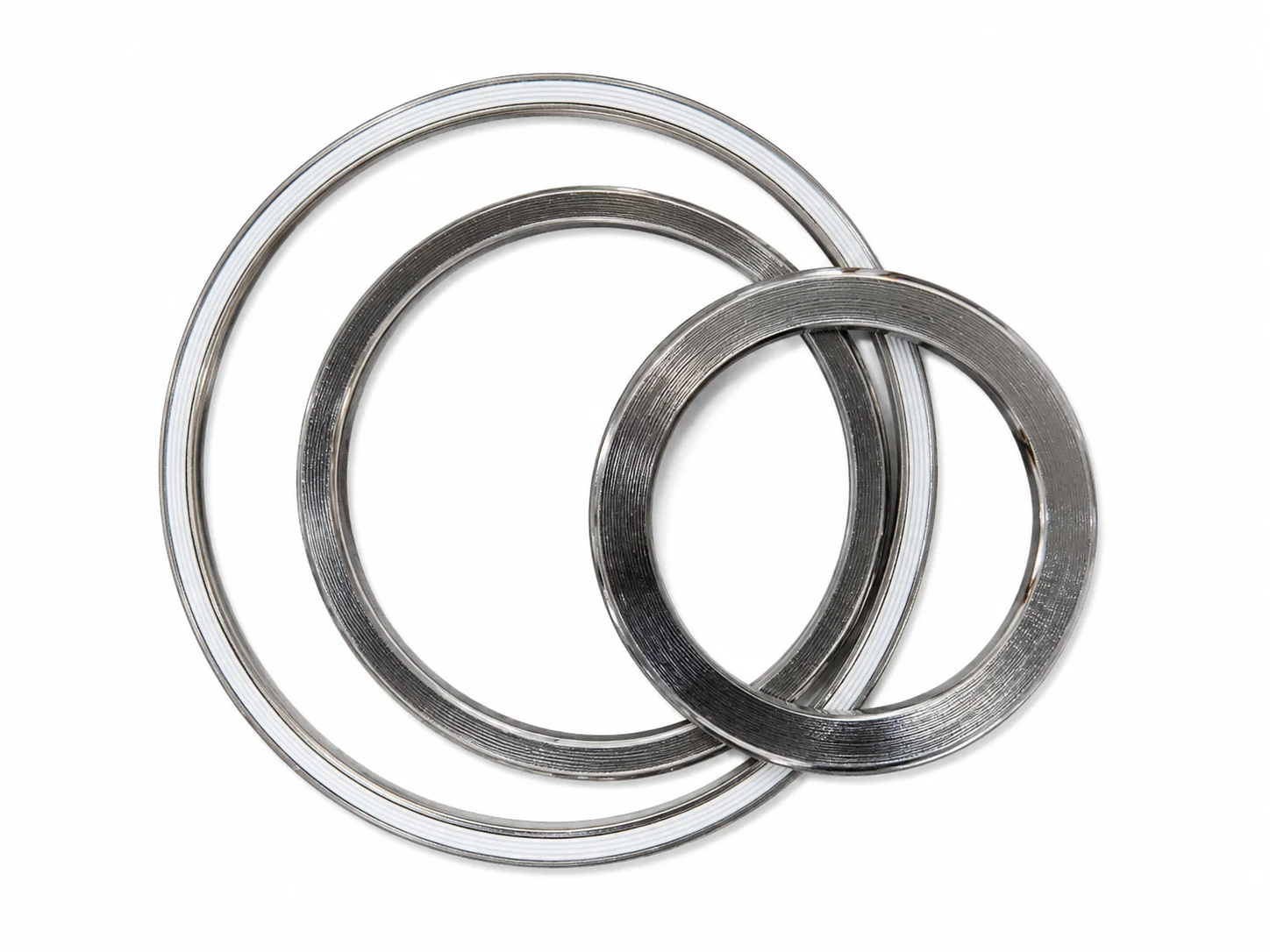

Spirallindade packningar utan stödringar
Spirallindade packningar SWG4 DIN
Spirallindade packningar har utmärkta tätningsegenskaper och god återfjädring. De räknas som helt utblåsningssäkra. SWG4 består av grafit som tätningselement, och in-och utvändiga stödringar. Det är standardtyp för plana flänsar typ B.
VTM har också egentillverkning av spirallindade packningar utan stödringar, samt möjlighet att leverera packningar med endast yttre eller inre stördring.
Materialkomposition:
Stålband och innerring - SS 316L eller 321
Fyllning - expanderad grafit 98% eller PTFE
Ytterring - SS316 eller rostskyddsbehandlat kolstål
Egenskaper: Spirallindade packningar är tillverkade av rostfritt stål 316L med en fyllning av expanderad grafit eller PTFE, och har god återfjädring, klarar därmed vibrationer och stora spänningar som kan uppstå vid temperaturväxlingar.
Temperaturområde:
Från – 200° C upp till + 650° C kontinuerligt i oxiderande miljö.
Max rekommenderat tryck: 350 bar.
Godkännanden:
BAM (oxygen)
TA Luft (VDI 2440)
Firesafe API 6FB
Tjocklek:
4,5 mm nominell
3,2 - 3,4 mm komprimerad
Applikationer:
Processindustri
Petrokemisk industri
Kärnkraftindustri
Rörflänsar
Ventilbröst
Tryckkärl
Manluckor
SWG med endast tätningselement, endast utvändig stödring eller endast invändig stödring finns på begäran.
